Guías deslizantes para cajones de metal-de calidad industrial-de alta resistencia

Guías deslizantes para cajones de metal-de calidad industrial-de alta resistencia



Las correderas metálicas para cajones de alta-resistencia son componentes de transmisión de precisión especialmente diseñados para escenarios de alta-carga, alta-frecuencia y entornos hostiles. Su función principal es conectar el cuerpo del gabinete con el cajón/módulo, lo que permite tirar suavemente cargas pesadas, un posicionamiento preciso y un bloqueo seguro. Son componentes básicos de hardware indispensables en equipos industriales, gabinetes comerciales, equipos especiales y otros campos.



Las características principales y el diseño estructural de las guías para cajones de metal-de alta resistencia

Las correderas para cajones de metal-de alta resistencia están especialmente diseñadas para escenarios de alta-carga-. Sus principales ventajas residen en su excelente capacidad de carga-y estabilidad operativa. La estructura principal adopta un diseño en capas de tres-secciones, que consta de rieles fijos, rieles intermedios y rieles móviles. Las piezas móviles se fijan a través de rieles curvos o en forma de canal- para garantizar un empuje y tracción suaves y una distribución uniforme de la carga. Este diseño permite extraer completamente el cajón, mejorando la utilización del espacio. Es especialmente adecuado para entornos industriales o domésticos donde es necesario acceder y recuperar objetos pesados ​​con frecuencia. Los indicadores clave de rendimiento incluyen pruebas de resistencia a la tracción y durabilidad del ciclo, lo que garantiza la estabilidad durante el uso-a largo plazo.



El riel deslizante de cajón de metal-de alta resistencia-de 76 mm es un componente de hardware de soporte de carga-de grado industrial-, especialmente diseñado para escenarios de carga elevada-. Las siguientes son sus características principales:

Alta capacidad de carga-y estructura

Carga nominal ‌: 220-230 kg, hecha de placa de acero-laminada en frío (2,5 mm de espesor) y estructura de bolas de acero sólida de dos hileras para garantizar la resistencia a la flexión.

Baja deformación: bajo una carga-a largo plazo de 200 kilogramos, la deformación es de solo 0,08 mm, lo que lo hace adecuado para equipos de precisión.

2. Clasificación funcional

Modelo estándar desbloqueado:-dispositivo amortiguador de amortiguación integrado, ruido de empuje-tracción inferior o igual a 20 decibelios, admite más de 100 000 ciclos.

Modelo de seguridad con cerradura: equipado con dispositivo de bloqueo completamente cerrado/completamente abierto, adecuado para equipos médicos, gabinetes de herramientas móviles, etc.

3. Talla y ajuste

Rango de especificaciones: 10 pulgadas (254 mm) a 80 pulgadas (2032 mm), se admite personalización con especificaciones extralargas de hasta 4-metros.

Aplicaciones típicas: brazos robóticos industriales, sistemas de almacenamiento, vehículos especiales, cajeros automáticos, etc.

4. Tratamiento superficial y durabilidad.

Proceso de recubrimiento ‌: galvanizado azul o tratamiento de sellado azul, anti-resistente al óxido y al desgaste-, adecuado para ambientes húmedos y de alta-temperatura.

Vida útil: Certificado por SGS, permanece suave después de 80.000 tirones.



Escenarios aplicables
• Sector industrial: cajas de herramientas para máquinas herramienta, gabinetes industriales, robots de séptimo eje, vehículos de herramientas-para trabajos pesados, gabinetes de baterías UPS, equipos de líneas de producción automatizadas;
• Comerciales y especiales: gabinetes de modificación para vehículos recreativos, cajones para equipos de barcos, carros médicos-de servicio pesado, estaciones base de comunicaciones exteriores, estantes de almacenamiento de gran tamaño;
• Otros: grandes armarios para instrumentos de laboratorio,-gabinetes para equipos contra incendios, compartimentos para equipos militares.
Puntos clave de selección e instalación.
1. Determine el material (acero-laminado en frío/304/316) y si debe tener cerradura o amortiguación según la profundidad del gabinete, el peso de la carga, la frecuencia de uso y el grado de corrosión ambiental;
2. Método de instalación: el montaje lateral-es la opción principal (la más común) y algunos modelos admiten la instalación inferior; las posiciones de los orificios están estandarizadas, lo que resulta en una alta eficiencia de instalación;
3. Instale en pares para garantizar que el error de paralelismo izquierdo y derecho sea menor o igual a 0,5 mm, evitando el desequilibrio de carga que causa atascos y una vida útil más corta;
4. En ambientes húmedos/costeros/químicos, se debe seleccionar acero inoxidable o niquelado no electrolítico. Los modelos galvanizados comunes no deben utilizarse para uso en exteriores-a largo plazo.





Capacidad de carga-superior, superando el límite de carga-pesada
Esta es la ventaja más importante del riel deslizante de 76 mm. Con el diseño de riel ensanchado de 76 mm, combinado con el material de acero-laminado en frío engrosado y la estructura de refuerzo de tres-rieles, la capacidad de carga nominal-de un solo riel deslizante puede alcanzar los 220-230 kg, que es casi el doble que el riel deslizante convencional de 53 mm. Ya sea equipo pesado, paquetes de baterías de gran-capacidad, herramientas grandes o instrumentos de precisión, puede soportar la carga de manera estable y operar bajo carga completa con una deformación mínima de la oruga. No habrá cajones que se hundan ni se atasquen y puede cumplir con diversos requisitos de acceso a cargas pesadas.
Estructura estable, funcionamiento suave sin sacudidas
Riel ensanchado + placas engrosadas: el ancho del riel aumenta significativamente, combinado con material de acero laminado en frío- de 2,5-3,0 mm de espesor, la resistencia a la flexión y la torsión mejora significativamente. Incluso cuando se usa con carga completa, el riel puede permanecer recto, el cajón se abre y se cierra sin sacudidas hacia la izquierda-derecha ni desviación de adelante hacia atrás, lo que mejora la seguridad y la estabilidad de uso y almacenamiento de artículos.
Sistema de bolas preciso: la estructura interna está equipada con bolas de acero templado sólido de doble{0}}fila/triple-fila en una estructura circulante, con una superficie de contacto de rodadura más grande y una distribución de fuerza más uniforme. Durante el proceso de empujar y tirar, la fuerza se dispersa, el funcionamiento es suave y fluido y no habrá fenómenos de atascos ni de arrastre. La experiencia de apertura y cierre y la estabilidad de carga-están garantizadas.



Durabilidad extremadamente larga, adecuada para alta-frecuencia y uso estricto
Los rieles deslizantes de 76 mm de alta-calidad se han sometido a pruebas de fatiga profesionales y pueden soportar más de 100 000 ciclos de empujar-tracción, superando con creces la vida útil de los rieles deslizantes para muebles comunes. Al mismo tiempo, sus componentes principales (mecanismo de bloqueo, bolas de acero, oruga) adoptan aleaciones resistentes al desgaste-y procesos de enfriamiento, con un bajo coeficiente de fricción y una tasa de desgaste lenta. En escenarios de uso de alta frecuencia industrial y comercial-, mantiene un rendimiento fluido durante mucho tiempo, reduce significativamente los costos de reemplazo y es adecuado para equipos y gabinetes que funcionan las 24 horas del día, los 7 días de la semana.

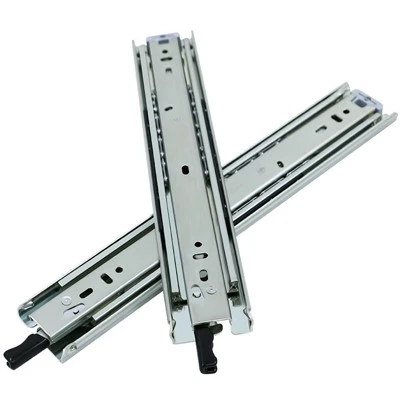

Las correderas bloqueables utilizan broches mecánicos para bloquearse cerradas y extendidas, evitando deslizamientos accidentales. Por ejemplo, las correderas para vehículos recreativos se bloquean automáticamente durante una conducción con baches, lo que elimina la necesidad de asegurar manualmente la encimera al cocinar.



El riel de tres-secciones permite una extensión completa del cajón, lo que permite el acceso a artículos profundos en espacios reducidos y mejora la utilización del espacio en un 40 %. Por ejemplo, el riel deslizante de 1,5-metros de ancho admite un recorrido completo, lo que lo hace adecuado para el mantenimiento de gabinetes de gran tamaño.

Hechos de acero galvanizado, revestimiento anti-oxidación o acero inoxidable, estos rieles han pasado las pruebas de niebla salina y cuentan con el doble de resistencia a la corrosión que los rieles estándar, lo que los hace adecuados para su uso en entornos extremos, como humedad y altas temperaturas.

Los rieles de grado industrial-ofrecen una vida útil de más de 10 años, lo que reduce significativamente los costos de mantenimiento.
